Perintah array adalah perintah yang digunakan untuk menggandakan objek secara cepat. Ada 3 tipe array yang bisa anda gunakan untuk menggandakan objek, yang pertama
rectangular array, path array dan
polar array. Berikut ini adalah hasil penggunaan dari ketiga tipe array tersebut. Untuk rectangular array menghasilkan objek dalam bentuk baris dan kolom. Untuk path array menghasilkan objek yang tercopy membentuk sesuai bentuk lintasan. Untuk polar array menghasilkan objek tercopy secara melingkar.
 |
| Contoh Hasil Penggunaan Array |
Untuk artikel kali ini kita akan belajar
penggunaan renctangular array pada AutoCAD. Berikut ini caranya
:
1. Buat objek rectangel seperti gambar di bawah ini, belum tahu cara membuatnya? baca artikel
Cara Membuat Objek Rectangle Pada AutoCAD atau anda bisa menggunakan objek anda sendiri
2. Klik toolbar rectangular array kemudian pilih objek rectangel kemudian enter, lebih jelas lihat gambar di bawah ini
 |
| Penggunaan Rectanglar Array Pada AutoCAD |

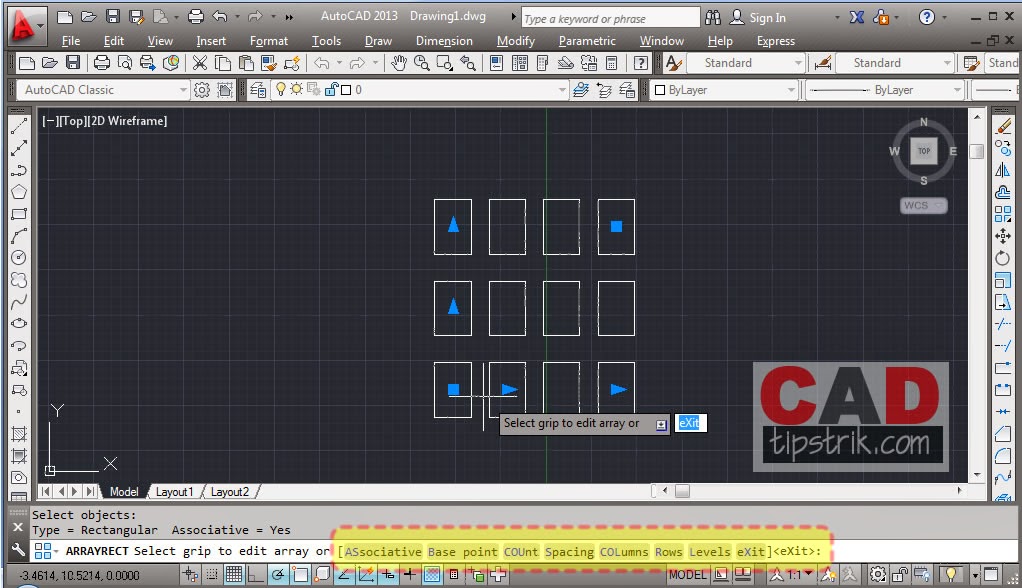

3. Setelah anda enter akan tampil seperti gambar di bawah ini, yaitu objek retangel akan tercopy langsung dalam jumlah yang banyak.
 |
| Penggunaan Rectanglar Array Pada AutoCAD |
4. Jika anda ingin mengatur jumlah objek yang di copy seperti jumlah kolom ataupun baris serta jarak dari masing-masing kotak dan lain-lain anda bisa mellihat pada
menu command yaitu menu yang terdapat di bagian bawah
interface layar autocad. lihat gambar diatas yang ditandai dengan warna kuning. ketik Co artinya column untuk merubah jumlah kolom, ketik S lalu enter artinya spacing untuk merubah jarak antar objek, dan lain-lain. pengetikan huruf tersebut bisa anda lihat pada warna yang berbeda, coba anda cermati gambar diatas yang ditandai dengan warna kuning
